Parker PGP502/PGM502 系列是高压、低噪声、压力平衡型外啮合铝合金齿轮泵 / 马达，属于 PGP/PGM 500 系列轻 / 中型产品，专为工业与移动液压系统设计，提供0.8~7.9 cm³/rev小排量范围，最高连续工作压力可达280 bar，兼具紧凑结构与高可靠性。
一、产品核心概述
产品定位：定量外啮合齿轮泵 (PGP) 与液压马达 (PGM)，适用于对空间、噪声、效率要求严苛的中小流量高压工况
结构材质：铝合金壳体，硬化钢齿轮与低摩擦轴承，压力平衡式轴承座设计，整体轻量化且强度优异
核心优势：高压能力、低噪声、高效率、应用灵活，支持单联 / 双联 / 三联泵组合
二、关键性能特点
特点 | 详细说明 |
高压性能 | 连续工作压力最高280 bar，峰值压力可达310 bar，高强度材料与大轴颈设计降低轴承负载，适配高压工况 |
低噪声设计 | 采用9 齿齿轮轮廓与优化流量计量技术，显著降低压力脉动，实现超静音运行，优于传统齿轮泵 |
高效率表现 | 压力平衡式轴承座确保全工况下的最大效率，减少内部泄漏，提升能量利用率 |
应用灵活性 | 国际标准安装法兰 (SAE / 矩形 / 贯通螺栓) 与多种接口，支持独立 / 公共入口多泵配置，可定制轴型与密封 |
宽工况适应 | 转速范围**5005000 rpm**(依排量)，温度范围 **-40°C+105°C(NBR/FKM 密封可选)，适配多种液压油 |
三、技术参数与排量规格
1. 基础参数
类型：定量外啮合齿轮泵 / 马达 (PGP = 泵，PGM = 马达)
壳体材质：铝合金
过滤要求：ISO 4406 Cl. 19/17/13
旋转方向：顺时针 / 逆时针 / 双向 (PGM)
推荐驱动：弹性联轴器直接驱动

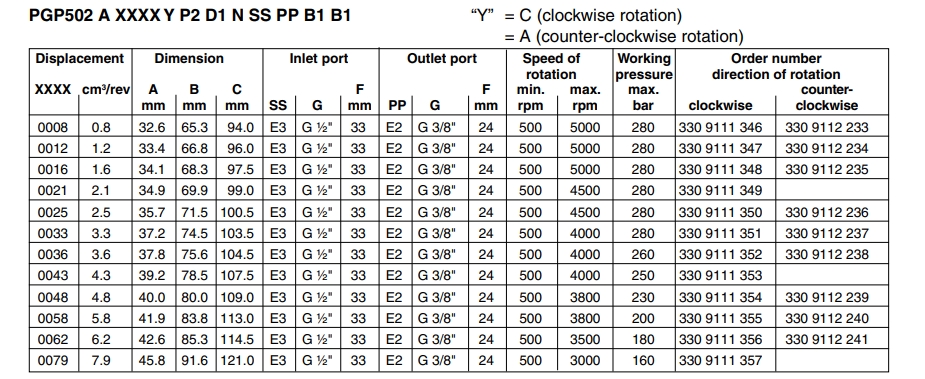

2. 排量与压力规格表 (PGP502)
排量代码 | 排量 (cm³/rev) | 排量 (in³/rev) | 连续压力 (bar) | 最大转速 (rpm) | 输入功率 (1500rpm,max 压力) | 重量 (kg) |
0008 | 0.8 | 0.05 | 280 | 5000 | 0.82 kW (1.10 HP) | 1.10 |
0012 | 1.2 | 0.07 | 280 | 5000 | 1.10 kW (1.48 HP) | 1.10 |
0016 | 1.6 | 0.10 | 280 | 4500 | 1.40 kW (1.88 HP) | 1.10 |
0021 | 2.1 | 0.13 | 280 | 4500 | 1.70 kW (2.28 HP) | 1.10 |
0025 | 2.5 | 0.15 | 280 | 4000 | 2.00 kW (2.68 HP) | 1.20 |
0033 | 3.3 | 0.20 | 280 | 4000 | 2.50 kW (3.35 HP) | 1.20 |
0036 | 3.6 | 0.22 | 260 | 4000 | 2.60 kW (3.49 HP) | 1.20 |
0043 | 4.3 | 0.26 | 250 | 3500 | 2.60 kW (3.49 HP) | 1.30 |
0048 | 4.8 | 0.29 | 230 | 3000 | 2.40 kW (3.22 HP) | 1.40 |
0058 | 5.8 | 0.35 | 200 | 3000 | 2.80 kW (3.75 HP) | 1.40 |
0062 | 6.2 | 0.38 | 180 | 3000 | 2.90 kW (3.89 HP) | 1.50 |
0079 | 7.9 | 0.48 | 160 | 3000 | 3.00 kW (4.02 HP) | 1.60 |
四、结构与配置选项
1. 安装与接口
安装法兰：SAE A-A 2 螺栓 (82.5-Ø50.8)、矩形 (52.2×72.0-Ø25.4)、贯通螺栓 (40.0×40.0-Ø32.0) 等
油口类型：SAE 与公制分体法兰、9/16"-18 UNF、3/4"-16 UNF 螺纹等
轴型选择：键槽轴、锥形轴 (1:8)、圆柱形切线驱动轴等，直径 9.35mm~10mm 可选
2. 密封与防护
密封材料：NBR(-40°C+80°C)、FKM/FPM(-20°C+105°C)
防腐处理：镀锌 (紧固件)、黑色涂层 (100/400 小时盐雾测试)
3. 多泵组合
支持双联 / 三联泵配置，可选择独立入口或公共入口
最大负载由各工作段扭矩值总和决定，需参考轴负载额定表

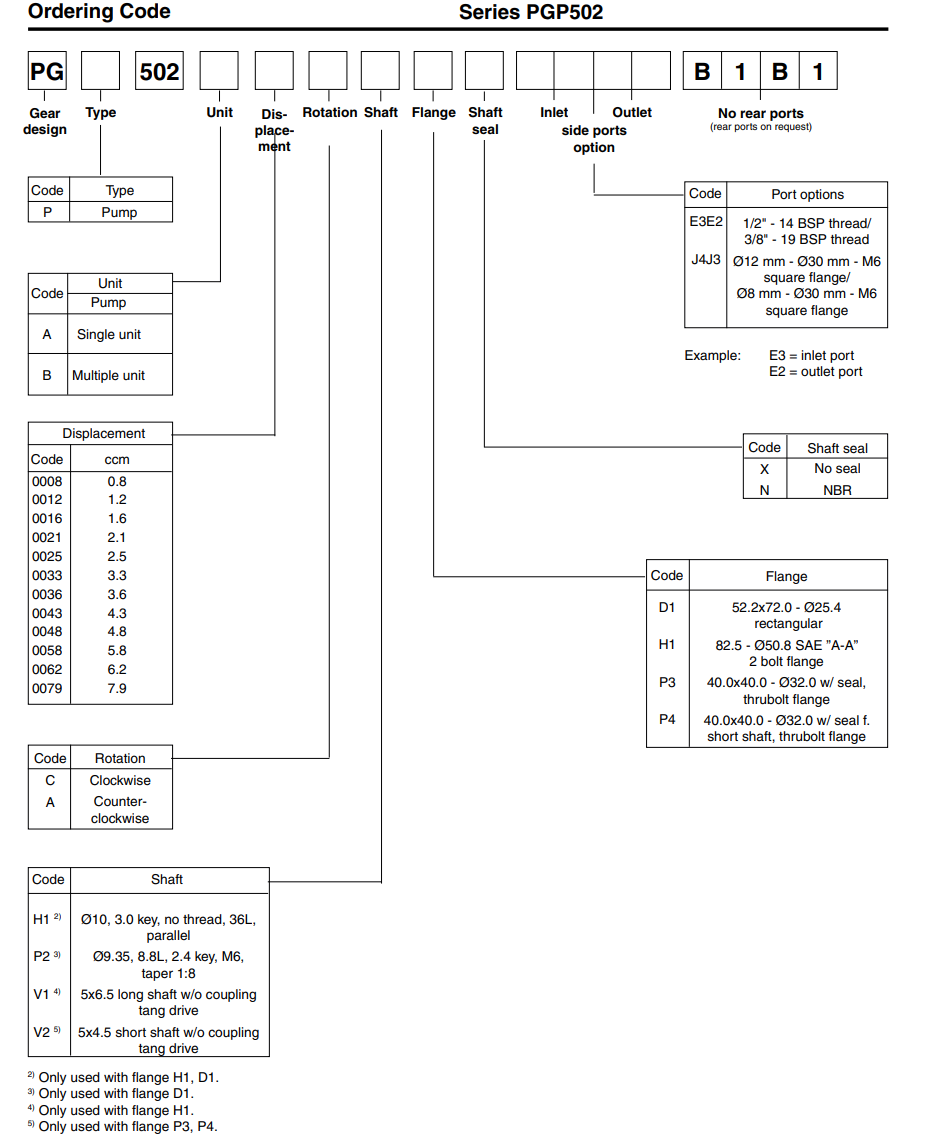

五、型号编码规则 (PGP502/PGM502)
示例：PGP502A0025CV2P3XE2E2B1B1
代码位置 | 含义 | 可选值 |
1 (类型) | P = 泵，M = 马达 | P/M |
2 (单元) | A = 单联，B = 多联 | A/B |
3 (排量) | 0008~0079 | 对应 0.8~7.9 cm³/rev |
4 (旋向) | C = 顺时针，A = 逆时针，B = 双向 | C/A/B |
5 (轴型) | H1/P2/V1 等 | 多种轴型 |
6 (法兰) | D1/H1/P1 等 | 多种法兰 |
7 (密封) | N=NBR, V=FKM | N/V |
8 (油口) | B1/D2/D3 等 | 多种油口 |
9 (马达排放) | B1 = 无排放，P=M10X1 | 仅适用于马达 |
10 (排放位置) | 4 = 后排放 | 仅适用于多联 |
11 (入口连接) | S = 独立，C = 公共 | 仅适用于多联 |
12 (防腐) | Z/P1/P4 等 | 多种防腐 |
六、典型应用领域
工业自动化：机床液压系统、注塑机、压铸机、自动化生产线
移动机械：小型工程机械、农业机械、特种车辆辅助系统
能源设备：风力发电变桨系统、太阳能跟踪系统、液压储能装置
医疗设备：高压医疗液压系统、精密仪器液压动力单元
船舶与海洋：小型船舶液压系统、海洋平台辅助设备
七、PGP502 与 PGM502 区别
特性 | PGP502 (泵) | PGM502 (马达) |
功能 | 机械能→液压能 (动力输出) | 液压能→机械能 (动力输入) |
旋向 | 单向 (顺时针 / 逆时针) | 可双向 (需特殊配置) |
配置 | 标准泵 / 多联泵 | 标准马达 (带 / 不带单向阀) |
排放 | 标准排放 | 可选排放配置 (B1/P) |
总结
Parker PGP502/PGM502 系列以高压、低噪、高效、紧凑为核心优势，在小排量液压系统中提供卓越性能。其模块化设计与丰富配置选项，使其能适配多样化应用场景，是工业与移动液压领域的理想选择。具体细节请以 Parker 官方技术文档为准。
