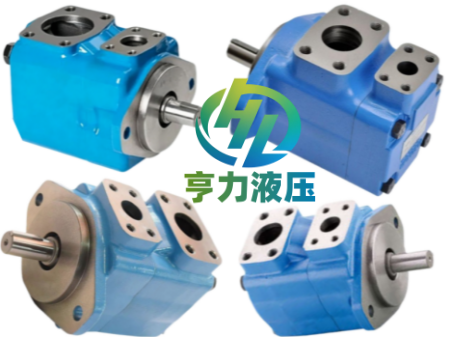

威格士VQH系列工程机械定量叶片泵
> VQH为移动工程机械用高压定量叶片泵，开式液压系统使用；禁止用于闭式回路；安装错误会直接造成气蚀、噪音大、压力不足、早期磨损烧毁。
一、安装底座与对中要求
1. 泵与驱动发动机/变速箱联轴器必须同轴对中，同轴度≤0.05mm；角度偏差≤0.5°。
2. 严禁刚性硬连接，优先使用弹性联轴器；不允许皮带、链条直接驱动VQH泵，会产生径向力，烧毁轴承。
3. 泵壳体不允许承受外力：管路重量不能压在泵油口法兰上，管路必须增设管夹支撑，否则壳体变形、内部扫膛。
4. 安装姿态：优先水平安装；可以轴向下倾斜；禁止泵体倒置（泄油口朝下），会造成泵内部无法存油，开机瞬间干磨损坏。
5. 通轴型VQHT（用于组成三联），后端加装SV10泵时，两泵之间加装隔套，保证轴向间隙，不能硬顶。
二、旋转方向确认（非常关键）
1. 从泵轴端看：R=顺时针，L=逆时针，必须与驱动轴转向一致。
2. 未接油管前，手动盘车确认转向，禁止通电试转判断转向；转向错误会直接瞬间烧毁叶片、定子。
3. 双联泵两个泵芯旋转方向一致，不能单路反转。
三、吸油管路安装（气蚀高发点）
1. 吸油管路尽量短、弯头少，通径不得小于泵吸油口通径，严禁缩小管径。
2. 吸油真空度：≤‑0.05MPa（‑0.5bar）；吸油高度液面到泵中心高度≤500mm；条件允许尽量采用倒灌进油（油箱液面高于泵）。
3. 吸油管路所有接头必须密封可靠，绝不允许吸入空气；进气会产生噪音、抖动、压力波动、气蚀损坏定子叶片。
4. 吸油过滤器：工程机械建议100‑150μm吸油滤；滤网面积足够，防止吸油阻力过大；禁止滤网堵塞运行。
> ⚠️不要用精度太高的吸油滤，容易造成吸油不足气蚀。
四、压力油口、泄油口接法
1. 压力出油口：双联泵两个出油口为独立回路，各自接溢流阀，不能共用溢流阀；油口方位可90°旋转调整，松开壳体螺栓调整到位再锁紧。
2. 泄油口（壳体泄油）独立回油箱！！
- 泄油管单独直接回油箱，浸入油面以下；严禁和系统回油管合并、严禁接背压。
- 泄油管路通径不能缩小，泄油背压最大不超过0.035MPa；背压过大会冲坏轴封，外泄漏油。
3. 出油口管路建议加装高压过滤器，20‑25μm。
五、轴伸、油封与联轴器
1. 平键/花键轴，键槽装配到位，键不能凸出；联轴器和轴端保留2‑3mm间隙，不能轴向顶死泵轴，否则泵内部轴承损坏。
2. 装配时轴头油封唇口涂抹少量液压油，禁止干装配；不要用尖锐工具划伤油封唇口。
3. 花键轴版本，花键表面涂抹润滑脂，防止干磨。
六、油箱、油液与油温
1. 介质：普通矿物液压油；环境‑20~+80℃；
- 工作粘度最佳：16‑43mm²/s；低温启动粘度不允许超过1000mm²/s。
2. 油液清洁度：工程机械要求 ISO 4406 18/15；油液污染是VQH泵失效首要原因。
3. 油箱要有足够容积，工程机械油箱容积≥系统每分钟流量的1.5倍；保证回油充分消泡。
七、开机调试步骤（新机/维修后必做）
1. 安装完成，不要立刻带载；首次开机前，从泵壳体泄油口向泵内部灌满液压油，避免干磨。
2. 溢流阀先全部调松（低压），点动驱动电机/发动机，确认转向正确。
3. 空载运行3‑5分钟，排尽系统空气，观察有无异响、抖动、漏油。
4. 缓慢上调溢流阀，逐步加载；VQH连续工作压力不超过24.1MPa，峰值压力26.2MPa，禁止超压使用。
5. 检查泄油口回油是否通畅；观察泵噪音、温升；泵壳体温升一般不超过环境+40℃。
八、VQH‑VQHT通轴三联特殊安装（VQHT+SV10）
1. VQHT后端输出轴连接SV10泵，联轴器隔套必须保证轴向间隙，不能压紧。
2. SV10的泄油口也需要独立回油箱，不可并入VQH泄油管路。
3. 三个出油口各自独立溢流保护，不可共用溢流阀。
九、禁止事项（常见错误）
❌ 禁止泵倒置安装；
❌ 禁止泄油口接背压、与回油合并；
❌ 禁止缩小吸油管路；
❌ 禁止皮带链条直接驱动泵轴；
❌ 禁止超24.1MPa长期连续工作；
❌ 禁止转向不对直接开机；
❌ 禁止管路重量由泵本体承担；
❌ 维修换完泵芯不更换液压油、滤芯。
十、安装后检查清单
- 对中合格，弹性联轴器，无轴向顶死
- 转向与铭牌一致
- 吸油管路无漏气，管径足够
- 泄油口独立回油箱，无背压
- 所有管路有管夹支撑，泵不受管路载荷
- 开机前泵体内注油
- 溢流阀初始调至低压，逐步升压
- 油液清洁度达标
