威格士V10叶片泵【压力 ↔ 流量关系】完整说明
先明确前提：V10是定量叶片泵，几何排量固定。
理论流量只和转速相关；压力不改变理论流量，但会影响实际输出流量。
一、基础公式
1. 理论流量（无泄漏理想状态）
> ✅ 理论流量与压力无关，只由转速、排量决定。
2. 实际输出流量（工程真实流量）
二、压力如何影响流量（核心关系）
泵内部存在间隙（定子、叶片、配流盘间隙），高压腔油液会通过间隙回流低压侧，形成内泄漏：
👉 工作压力越高 → 内外压差越大 → 泄漏量越大 → 实际输出流量越小

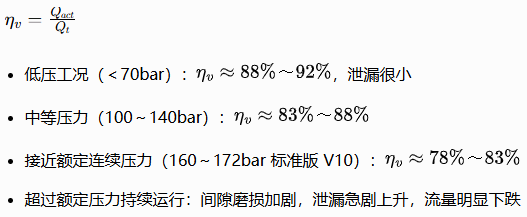

容积效率表达两者关系
> 通俗总结：
转速不变时，压力升高，实际有效流量缓慢下降；压力降低，有效流量变大。
三、区分：标准版V10 / V10H高压版差异
1. 标准V10（连续172bar，峰值190bar）
长期靠近172bar运行，内泄增长明显；不建议长期满载使用，流量衰减较突出。
2. V10H加强型（连续205bar）
零件配合精度、材质优化，同等压力下容积效率更高，流量衰减更小。
四、压力–流量特性曲线规律（V10典型特征）
在恒定转速下绘图：
- X轴：输出压力；Y轴：输出流量
曲线趋势：缓慢向下倾斜的近似直线
① 压力0bar（空载）：流量最大，接近理论流量；
② 压力逐步上升：流量匀速小幅下降；
③ 压力接近峰值压力：流量衰减加速；
④ 若压力卡死、负载堵死（溢流阀全开）：油几乎全部内泄，对外输出流量趋近0。
⚠️ 注意：定量泵系统溢流稳压时，多余流量全部从溢流阀发热损耗，并非泵不排油，只是流量溢流回油箱。
五、容易混淆的两个误区
# 误区1：压力越大，泵输出流量越大
❌ 错误！V10定量泵，流量源头由转速决定；压力是负载阻力产生的结果，不是流量带来的。
负载阻力大→系统建立高压；负载阻力小→系统压力低。
# 误区2：压力升高，泵排量会变化
❌ V10属于定量泵，定子轮廓固定，每转理论排油容积不变，不存在压力改变排量。（变量泵才会改变几何排量）
六、功率层面附带关系（选型实用）
液压输出功率：
$$P(kW)=\frac{P_{bar} \times Q_{act}(L/min)}{600}$$
转速不变，负载压力上升，有效流量略微下降，但整体输出功率随压力上升而增大，电机输入负载变大、电流上升。
七、现场实用参考（V10举例演算）

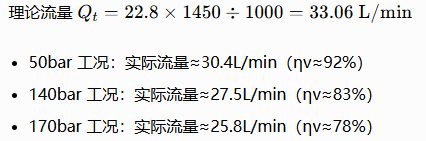

举例：V10-7（22.8 cm³/r），转速1450rpm
简短总结
威格士V10定量叶片泵，理论流量仅取决于排量和转速，与压力无关；
由于泵存在内部间隙，压力升高会增大内泄漏，恒定转速下实际输出流量随压力上升逐步减小；压力越高，容积效率越低，流量衰减越明显。
