油研YUKEN液压阀分类及产品详解

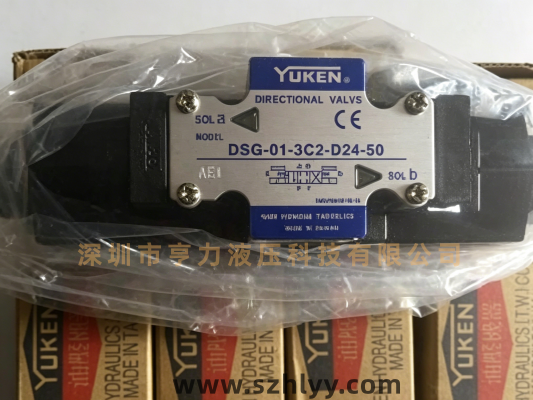

核心技术参数：该系列的最高工作压力覆盖范围达到 25MPa～35MPa，其中 005/007 通径型号的最高工作压力为 25MPa，01 通径型号的最高工作压力为 31.5MPa，03 通径型号的最高工作压力可达 35MPa；对应的最大流量覆盖范围为 30L/min～100L/min，其中 005/007 通径型号的最大流量为 30L/min，01 通径型号的最大流量为 40L/min，03 通径型号的最大流量可达 100L/min；产品的标准工作温度区间为 - 20℃～+80℃，适配矿物油、水乙二醇、合成脂等主流液压介质；所有型号均提供 DC24V 或 AC220V 两种常用电压规格的电磁铁配置，部分特殊型号可提供 AC110V 电压配置，适配不同行业的现场供电条件。

细分型号说明：基于核心性能及适配场景差异，该系列可分为四大核心子系列：基础型 DSG 系列是市场适配性最广的通用款产品，标配湿式电磁铁，内泄量小、噪音低，可满足绝大多数普通工业场景的开关式方向控制需求；低功耗型 E-DSG 系列将传统电磁铁的工作功率从常规的 20W～30W 降低至 5W，在保持原有性能的前提下，大幅降低了能耗，同时减少了电磁铁线圈的发热，适用于对设备能耗有严格限制的场景；内置继电器型 T-DSG 系列在阀体内置了专用的电子继电器，可直接接收 PLC 的 DC24V 控制信号，无需额外配置中间继电器，显著提升了电磁铁的响应速度，适配自动化程度较高的集中控制系统；无冲击型 G-DSG 系列在阀芯结构上进行了特殊优化设计，通过减小阀芯的换向移动速度，延长换向的时间过程，来降低液流方向突然变化所引起的液压冲击和振动噪音，将换向噪音从普通型号的≤70dB 降低至≤60dB，对系统管路和设备的保护效果更突出。

典型应用场景：该系列的不同子系列产品，有明确的场景适配划分。其中，基础型 DSG 系列广泛应用于机床、注塑机、小型工程机械等常规负载场景的液压系统控制；低功耗型 E-DSG 系列特别适配对设备能耗有严格要求的小型液压站，以及采用电池供电的野外作业设备；内置继电器型 T-DSG 系列则多用于需要高频动作的自动化液压系统；无冲击型 G-DSG 系列精准适配对振动、噪音有严格限制的高精度机床，以及靠近操作人员的小型设备液压回路。

核心技术参数：该系列的最高工作压力为 31.5MPa，最大流量覆盖范围为 100L/min～500L/min，其中 03 通径型号的最大流量为 100L/min，04 通径型号的最大流量为 200L/min，06 通径型号的最大流量为 300L/min，10 通径型号的最大流量可达 500L/min；主级液控阀的换向控制压力有标准和低压两个层级可选，标准控制压力区间为 0.3MPa～0.5MPa，低压型的区间为 0.2MPa～0.3MPa，可适配不同的先导供油压力条件；阀芯的复位对中结构采用了三弹簧式设计，保障了阀芯移动的平顺性，即使在负载流量有较大波动的工况下，也能保持稳定的换向性能。

细分型号说明：该系列可分为两大核心子系列：基础型 DSHG 系列是该系列的通用款产品，采用标准的弹簧对中结构，主阀阀芯的换向时间可通过设置在先导油口的单向节流阀进行手动调节，适配绝大多数重载工业场景的方向控制需求；无冲击型 G-DSHG 系列在先导油路上增设了专用的节流阀，通过控制先导流量的微小变化，来延长主阀阀芯的换向时间过程，降低液流方向突然变化所引起的液压冲击，将换向冲击强度从普通型号的≤70% 降低至≤40%，特别适配对运行平稳性有严格要求的重载场景。

典型应用场景：该系列主要适配需要大流量、高压力、大负载的重型工业液压场景，其中，基础型 DSHG 系列广泛应用于注塑机、工程机械、重型机床、冶金设备、矿山机械等大型重载设备的液压系统主方向控制回路；无冲击型 G-DSHG 系列则精准适配对振动、噪音有严格限制的大型精密铸造机械、重型平板硫化机、冶金轧钢设备等重载场景。

手动 / 机动换向阀：DMT/DMG 系列手动换向阀采用手动杠杆操作阀芯位置切换，通径覆盖范围为 03～10 规格，最高工作压力可达 31.5MPa，最大流量覆盖范围为 100L/min～500L/min，在断电场景下仍可实现油路方向切换，安全性能突出；DRT/DRG 系列机动换向阀采用行程凸轮、滚轮推杆等机械外力操作阀芯切换，具备与手动换向阀系列同等的压力、流量覆盖范围，位置重复精度可达 ±0.1mm，适配需要精准机械位置联动的场景。这两大系列主要应用于无电力供应或需要手动应急操作的特殊场景，如设备调试过程中的手动对缸、野外作业的工程机械，或在自动化系统中作为应急备用阀使用。

单向阀：CIT 系列直通式单向阀采用螺纹连接结构，通径覆盖范围为 03～10 规格，最高工作压力可达 31.5MPa，最大流量覆盖范围为 100L/min～500L/min，仅允许油液沿单一方向自由流动，反向则自动切断液流；CRT/CRG/CRF 系列直角式单向阀采用板式连接结构，开启压力有 0.05MPa、0.2MPa 两个等级可选，内泄漏量极小，在保压回路中的压力下降值≤0.1MPa/min。这两大系列主要用于防止油液倒流，保护液压泵或其他精密控制元件免受反向流量冲击，或在需要进行油路保压的特殊回路中应用。

液控单向阀：CPT/CPDT/CPG/CPDG 系列液控单向阀在普通单向阀的基础上增设了液压控制口，在无控制压力时和普通单向阀功能一致；当需要反向流通时，只需在控制口通入专用的低压控制油液，即可顶开阀芯实现反向流通，且密封性能优异，内泄漏量极小。该系列主要应用于需要长时间保持负载锁定状态的液压回路，如液压缸的长期支撑锁定、重物提升机构的负载保持，或在立式设备的自重防止回路中应用。
