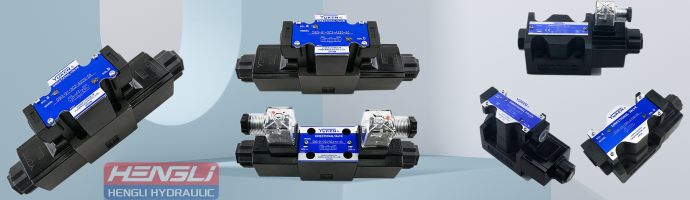

YUKEN油研DSG-03-2D2-D24-N1-50/DSG-03-3C10-D24-N1-50
>两款都是DSG-03（10通径板式）DC24V，N1带指示灯接线盒，50版本；DSG-03-2D2是二位四通双电磁铁定位（无弹簧）；DSG-03-3C10是三位四通弹簧对中双电磁铁
✅型号分段解析
DSG-03-2D2/3C10-D24-N1-50
1.DSG：油研直动湿式电磁换向阀
2.03：10mm通径，NG10板式ISO4401
3.2D2：2=二位；D=无弹簧、电磁铁定位（记忆保持）；2=滑阀机能
3C10：3=三位；C=弹簧对中；10=中位滑阀机能
4.D24：DC24V湿式电磁铁
5.N1：端子盒式，内置通电指示灯
6.50：版本号
📌通用技术参数
-最高工作压力：31.5MPa
-最大流量：120L/min
-T口允许背压：16MPa
-安装底板：DSGM-03
-重量：约3.6kg
-线圈功率：标准38W
-介质：矿物液压油VG32/VG46，油温-20～80℃
⚙️阀芯机能详解
👉DSG-03-2D2（二位四通，双电磁铁定位，无弹簧）
>电磁铁得电换向，断电后保持当前位置（记忆型），不会自动复位！
-电磁铁1得电：P通A，B通T
-电磁铁2得电：P通B，A通T
-断电：保持当前阀位，不回位
✅特点：双电磁铁、无弹簧，脉冲信号控制，只需要短时间通电换向；断电锁动作。
⚠️风险：断电油缸保持动作，安全回路要额外考虑；需要反向通电才能换向。
>对比前面2B系列：2B是单电磁铁弹簧复位，断电自动回原位；2D是双电磁铁定位，断电保持
👉DSG-03-3C10（三位四通，弹簧对中，双电磁铁）
>两边电磁铁，不通电时弹簧推回中位
-中位（两边电磁铁都断电）：P封闭；A通T，B封闭
-左电磁铁得电：P通A，B通T
-右电磁铁得电：P通B，A通T
✅中位特点：P口截止保压，A腔回油箱，B腔封闭
✅典型用途：单作用油缸，中位时油缸缩回泄压，B侧保压；夹紧缸、单作用举升缸。
