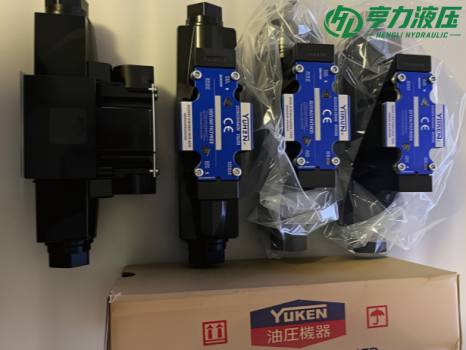

油研YUKEN DSG-03电磁换向阀安装注意事项
一、安装姿态
1. 阀体安装方向不限，可水平、垂直、倾斜安装；
> 建议优先电磁铁水平布置，避免电磁铁垂直朝下，防止油液杂质沉积在电磁铁内部，加剧磨损、卡阀。
2. 电磁铁不要长期倒置安装，湿式电磁铁内部存油，倒置易影响散热与密封寿命。
二、安装底板与密封
1. 配套底板规格：DSG-03 适用CETOP 05（ISO4401-05）底板；
2. 底板安装平面：平面度≤0.01mm，粗糙度Ra≤3.2μm；不允许有划痕、毛刺、磕碰凹坑；
3. 密封件：阀体与底板之间使用专用O形圈，严禁重复使用老化、变形、划伤O圈；装配前检查O圈有无扭曲；
4. 油口方向严格对照阀体刻印油口标记 P、T、A、B，不可接反。
三、紧固螺栓规范（重点）
- 螺栓规格：M8内六角螺栓
- 推荐拧紧扭矩：12～15 N·m
操作要求：对角分次均匀拧紧，不要单边一次性锁死，防止阀体变形造成阀芯卡滞！
扭矩过大：阀体壳体变形 → 阀芯卡死；扭矩不足：结合面渗油。
四、电气安装要点
1. 线圈电压严格匹配铭牌（DC24V、AC220V等），电压允许波动范围：
- DC：额定电压±10%
- AC：额定电压±15%
2. 接线盒（N1型）做好防水防尘，电缆进线处密封；户外潮湿环境建议加装防水接头；
3. 电磁铁通电时间不能超过线圈允许连续工作制；长时间持续通电会造成线圈过热烧毁；
4. DC电磁铁建议并联续流二极管（注意极性），AC电磁阀可加装阻容吸收，保护继电器触点；
5. 接线前确认断电，严禁带电开盖接线。
五、液压系统装配与管路
1. 管路冲洗完毕后再安装电磁阀，系统必须配备过滤器，油液污染度建议达到NAS 8级以内；杂质是阀芯卡滞首要原因；
2. 初次调试务必充分系统排气，阀体内积气会导致换向抖动、动作迟缓、异响；
3. 回油T口背压限制：长期工作背压≤16MPa；背压过高会引起换向不良、噪音增大；
4. 不要在T口加装节流阀抬高背压；如需背压控制，建议外置溢流背压阀。
六、调试与使用注意
1. 阀体自带手动应急推杆：仅用于检修调试手动测试，不允许长期依靠手动推杆持续工作；推动推杆到位后松开，不要长时间顶住；
2. 换向频率：标准型最大240次/分钟；R型低冲击电磁铁最大120次/分钟，超出频率会缩短电磁铁寿命；
3. 工作油温：-15～70℃；油液运动粘度15～400mm²/s；
4. 若使用磷酸酯等难燃液，必须选用F-前缀耐油规格（氟橡胶密封），普通丁腈密封会溶胀失效。
七、禁止事项
1. 禁止敲击阀体、电磁铁外壳；
2. 禁止随意拆解阀体内部，私自拆解将失去质保，且容易造成阀芯组件磕碰拉伤；
3. 禁止超最高工作压力长期运行（标准型31.5MPa；60型阀芯最高25MPa）；
4. 禁止直接用水、压缩空气冲洗阀体电气接线部位；
5. 不要在阀体安装面上涂抹密封胶，容易挤入阀内部造成卡阀。
八、常见安装失误提醒
- 螺栓未对角锁紧 → 阀体变形、阀芯卡；
- O圈漏装、扭曲、破损 → 结合面漏油；
- P/T油口接反 → 执行元件动作异常；
- T回油背压过高 → 换向无力；
- 管路未冲洗干净直接装阀 → 新机很快卡阀。
