丹尼逊PVT系列轴向柱塞泵

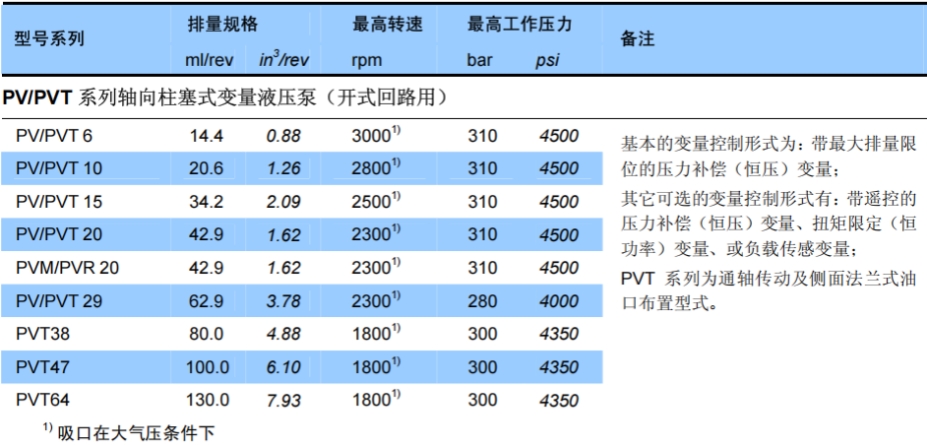

PVT系列为开式回路尾驱动轴向柱塞变量泵，其旋转组件与PV系列通用，保养维修需严格遵循柱塞泵精密配合要求，核心围绕油液污染管控、精密件磨损防护、变量机构可靠性三大要点，以下分场景说明规范技巧。
一、日常运行巡检（每班/每日执行）
日常巡检是预防重大故障的核心，重点监控运行状态，提前发现异常：
1. 油液状态检查
- 检查油箱液位，确保液位在油标上下限之间，避免吸油口吸入空气；严禁在低液位下长期运行。
- 监测油箱油温，正常工作油温范围为30~60℃，最高不得超过82℃；油温异常升高时立即排查冷却系统与内泄漏问题。
- 观察油液外观，若出现发黑、乳化、有杂质颗粒，需提前安排换油与过滤。
2. 运行参数监控
- 监控出口压力稳定性，避免长期超额定压力运行；PVT系列额定压力最高310bar，间歇峰值不可超限。
- 监听泵运行噪声，正常为均匀低频运转声，若出现高频啸叫、金属撞击声，立即停机排查气蚀或零件磨损。
- 检查泵体振动与驱动端温度，轴承座温度不得超过环境温度40℃以上，手摸无法持续接触时需停机检查。
3. 泄漏与外观检查
- 检查泵轴封、端盖、油口接头处有无外泄漏，出现渗油及时标记跟踪，渗漏加重时停机更换密封件。
- 检查吸油过滤器压差指示器，压差超过0.5bar时及时清洗或更换滤芯，避免吸油阻力过大引发气蚀。
二、分级定期保养（按运行时长执行）
1. 首次500小时保养（磨合期保养）
- 更换全部液压油，同步清洗油箱与吸油、回油滤芯，磨合期产生的金属碎屑会加速零件磨损。
- 紧固泵安装螺栓、进出口法兰螺栓，消除振动导致的松动。
- 检查联轴器对中精度，补偿安装与运行后的偏移。
2. 2000~3000小时常规保养
- 更换液压油与回油滤芯，换油时同步排放油箱底部积水与沉淀物；建议通过油液检测确定换油周期，油液清洁度需保持ISO 18/16/13及以上等级。
- 检查并清洗变量控制阀、压力补偿阀阀芯，清除油泥与微小杂质，防止阀芯卡滞导致变量失效。
- 检查轴封与外部静密封，出现老化、渗油直接更换；保养时建议更换所有外部O型圈。
- 检查吸油管路密封性，通过肥皂水测试接头处是否吸入空气，排除气蚀隐患。
3. 5000小时中级检修
- 拆解泵后端盖，检查配流盘与缸体端面磨损情况，轻微划痕可研磨修复，深度超过0.05mm或出现烧灼凹坑需更换。
- 检查柱塞与缸体孔配合间隙，标准间隙为0.01~0.03mm，超过0.05mm需成套更换柱塞与缸体，禁止单根更换柱塞。
- 检查斜盘表面与滑靴磨损，滑靴底面铜层磨损超过原厚度1/3时需更换柱塞滑靴组件。
- 检查驱动轴承游隙，出现旷量、异响直接更换轴承，避免轴承失效打坏内部组件。
4. 10000小时大修
- 全泵拆解清洗，更换全部密封件、轴承、定位销等易损件，建议使用原厂修理包。
- 检测所有精密配合件尺寸，超差件全部更换；核心组件（缸体、柱塞、配流盘、斜盘）磨损严重时成套更换旋转组件。
- 校准压力补偿阀、流量调节阀的性能参数，恢复泵的变量控制精度。
- 重新装配后按规范扭矩紧固，进行台架测试，验证流量、压力、效率达标后方可装机。
三、拆解与装配维修核心要点
PVT系列为精密液压件，拆解装配操作不当会造成不可逆损坏，需遵循以下规范：
1. 拆解前准备
- 完全卸荷系统压力，排空泵内液压油，清洁泵体外部油污与灰尘，防止杂质进入泵内部。
- 准备专用工具：扭矩扳手、拉拔器、密封件拆装工具、干净零件托盘，禁止使用錾子、铁锤等暴力工具。
- 拆解全程做好零件位置标记，对螺栓、垫片、阀芯等按顺序摆放，建议拍照留存装配位置；不同型号变量机构零件不可混用。
2. 零件检查与修复
- 清洗规范：使用煤油或专用液压件清洗剂清洗所有零件，精密配合面禁用硬毛刷；清洗后用无绒干净布擦干，或用干燥压缩空气吹干，禁止用棉纱擦拭。
- 配流盘：工作面轻微划痕可在平板上用研磨膏对研修复，修复后平面度误差需≤0.005mm；出现偏磨、烧灼、裂纹直接更换。
- 柱塞滑靴组件：检查滑靴与柱塞球头铰接间隙，松旷则更换；滑靴底面铜层不得有剥落、偏磨，柱塞外圆不得有拉毛、锈蚀。
- 缸体：柱塞孔内壁不得有轴向划痕，花键齿不得有崩齿、磨损；缸体与配流盘贴合端面平面度超差需研磨或更换。
- 变量机构：伺服活塞、阀芯表面不得有划痕、卡滞痕迹，弹簧无变形断裂，密封件全部换新。
3. 装配规范
- 所有密封件装配前涂抹清洁液压油，O型圈装入时避免被棱边切伤，可使用导向套辅助安装。
- 装配柱塞组件时，确保回程盘、钢球、压板安装到位，滑靴全部卡入斜盘滑道，手动转动主轴应灵活无卡滞。
- 端盖螺栓按对角交叉顺序分次紧固，严格执行官方扭矩值，避免壳体变形导致缸体卡滞；PVT系列不同型号螺栓扭矩不同，需对应型号手册。
- 装配完成后手动转动驱动轴，应转动顺滑、无明显卡点，若阻力过大禁止强行装机，需拆解排查装配错误。
四、常见故障排查与处理
| 故障现象 | 常见原因 | 维修处理方法 |
|---|---|---|
| 输出流量不足、压力上不去 | 1. 吸油滤芯堵塞、吸油管路进气2. 变量机构卡滞，斜盘角度不足3. 配流盘、柱塞副磨损，内泄漏过大4. 联轴器打滑、转速不足 | 1. 清洗 / 更换滤芯，排查吸油管路漏气点2. 拆解清洗变量阀芯，重新校准压力补偿设定3. 研磨或更换配流盘、柱塞缸体组件4. 检查联轴器与键槽，紧固或更换 |
| 异常噪声与振动 | 1. 吸油不畅产生气蚀（高频啸叫）2. 联轴器不对中、轴承磨损3. 油液粘度过高，吸油阻力大4. 柱塞滑靴脱落、回程盘损坏 | 1. 补油、排查漏气，降低吸油高度2. 重新对中联轴器，更换轴承3. 加热油液或更换适配粘度液压油4. 拆解更换损坏的柱塞、回程盘组件 |
| 油温异常升高 | 1. 油液污染、内泄漏过大，能量损耗发热2. 冷却系统堵塞、散热不足3. 系统压力调定过高，长期溢流4. 泵内部零件磨损，机械摩擦加剧 | 1. 换油过滤，修复内泄漏部件2. 清洗冷却器，检查散热风扇3. 调整系统压力至合理范围4. 检修更换磨损的运动副零件 |
| 泵轴封漏油 | 1. 轴封磨损、老化失效2. 泵轴与电机不对中，径向力过大3. 壳体泄油口堵塞，壳体内压过高4. 油液污染导致轴面磨损 | 1. 更换原厂轴封，装配时保护轴面2. 重新校准联轴器对中精度3. 疏通泄油管路，确保壳体回油通畅4. 修复轴面磨损或更换泵轴 |
五、长期停机保养（停机＞1个月）
1. 停机前排空系统压力，将泵调至最小排量状态。
2. 短期停机可保留合格油液；停机超6个月建议排空油液，泵内注入防锈油，封堵所有油口。
3. 外露轴头、油口螺纹涂抹防锈脂，泵体覆盖防尘罩，存放于干燥通风、无腐蚀气体的环境。
4. 重新启用前：更换全部密封件，加注清洁液压油，从泄油口向泵壳内注油灌满，空载点动电机排气，空载运行5~10分钟无异常后逐步加载。
六、关键保养原则
1. 污染控制优先：PVT系列精密配合间隙极小，80%以上的故障源于油液污染；必须严格管控油液清洁度，禁止未经过滤的油液加入系统。
2. 原厂配件原则：密封件、轴承、核心摩擦副建议使用Parker原厂配件，非标配件尺寸与材质偏差会大幅缩短泵寿命。
3. 禁止带病运行：出现异响、压力波动、渗漏等异常时及时停机排查，强行运行会导致零件大面积损坏，维修成本成倍增加。
