Goldcup金杯P24V系列液压泵应用案例

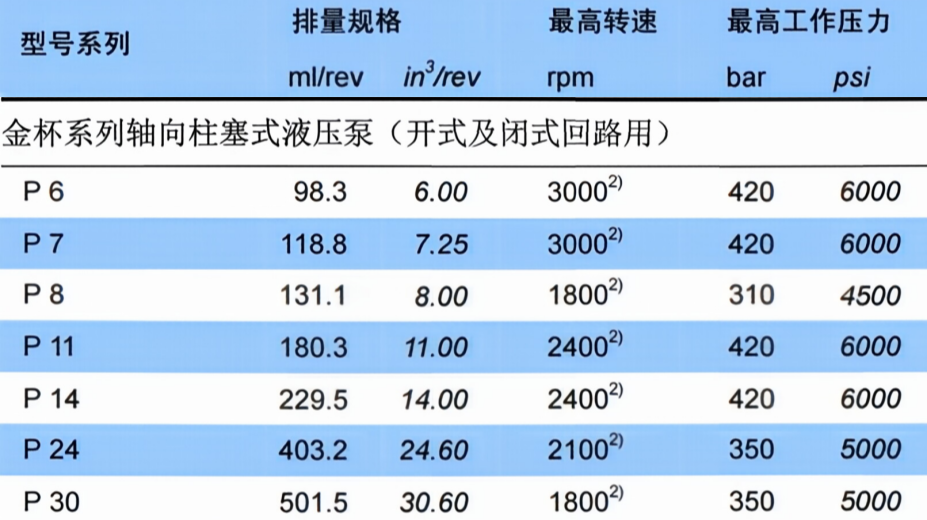

>说明：P24V为403.2 cm³/r大排量闭式回路变量柱塞泵，连续压力350 bar，具备内置补油泵、热油梭阀、多种变量控制（压力补偿、手动伺服、电液伺服、比例控制）、通轴尾驱动，适合大功率静液压传动，多用于矿山、隧道、船舶海工、石油装备、重型工业装备等重载严苛工况。
案例1：矿用悬臂式掘进机（EBZ系列）行走+主驱动闭式系统
- 配套泵型号：P24V‑2R1N‑0A1‑A01‑0B0‑NP（压力补偿、通轴尾驱动、NBR密封）
- 系统形式：闭式静液压传动，P24V驱动M24金杯马达，实现整机双向行走、截割机构辅助驱动
- 工况条件：井下高粉尘、强振动、油温波动大，频繁正反转、冲击负载
- 选用原因：大排量输出满足大功率行走；内置补油+热油梭阀简化回路；凸轮缓冲斜盘抗冲击；通轴可串联辅泵给冷却、润滑供油。
- 使用效果：连续作业寿命＞20000h；减少阀件损耗；系统发热量低，井下散热压力小。
案例2：大型船舶/海工平台‑主舵机+甲板绞车闭式液压系统
- 配套泵型号：P24V‑2L5N‑4CA‑A00‑0B0‑NP（电液伺服变量、FKM氟橡胶密封，耐海水环境）
- 系统形式：闭式回路驱动大扭矩舵机马达、系泊绞车马达，双向调速
- 工况条件：海洋高湿盐雾、长时间连续待命，要求换向响应快、可靠性高，船级社认证要求
- 选用原因：FKM氟橡胶密封适配海洋介质；伺服控制实现舵角精准跟随；泵本体具备船用认证；控制模块两侧可安装，适配船舱狭小空间。
- 使用效果：舵机响应平稳，无明显压力冲击；盐雾环境密封寿命长，维护周期长。
案例3：固废重型撕碎机/垃圾破碎机主传动
- 配套泵型号：P24V‑2R1N‑4BA‑A00‑0B0‑NP（手动伺服+刹车+最大排量限位）
- 系统形式：P24V闭式驱动M24大扭矩马达，驱动撕碎辊，物料卡料时频繁憋压冲击
- 工况条件：周期性尖峰冲击载荷，每分钟多次压力尖峰，卡料自动反转
- 选用原因：金杯快速压力补偿器抑制压力尖峰，降低管路冲击；自带刹车功能，停机锁止转子；排量限位保护马达过载。
- 使用效果：减少管路爆裂风险；卡料反转响应迅速，整机故障率下降。
案例4：陆地石油钻井设备‑泥浆输送静液压驱动
- 配套泵型号：P24V‑2R4N‑0A4‑A00‑0B4‑NP（压力补偿+扭矩限制，EPR乙丙橡胶密封）
- 系统形式：闭式静液压驱动泥浆泵，实现无级调速，扭矩限制保护钻采设备
- 工况条件：野外高温、粉尘、介质污染风险，要求扭矩可控，防止堵转损坏设备
- 选用原因：扭矩限制功能，过载自动降排量；EPR密封适配部分难燃液压油；内置补油，简化现场管路布置。
- 使用效果：泥浆泵转速连续可调；堵转时自动限扭，保护钻杆与传动部件。
案例5：大型隧道盾构机‑螺旋输送机闭式驱动
- 配套泵型号：P24V‑2R1N‑5CA‑A00‑0B0‑NP（电液伺服+位置反馈）
- 系统形式：P24V+M24马达组成闭式回路，驱动螺旋出土机构，PLC电控调速
- 工况条件：地下隧道高振动、连续24h作业，需要根据土压信号自动调节螺旋转速
- 选用原因：电液伺服+电位器位置反馈，可接收系统电信号闭环调速；抗冲击斜盘结构适应渣土冲击负载。
- 使用效果：螺旋转速跟随土压实时调节，稳定控制出土量；系统稳定，减少停机检修。
案例6：重型冶金2000t以上液压机（闭式驱动主缸）
- 配套泵型号：P24V‑2L1N‑0A6‑A00‑0B6‑NP（压力补偿+电位器反馈）
- 系统形式：大流量闭式液压源，主缸快进、工进、保压工艺
- 工况条件：长时间高压保压，循环频繁，对容积效率要求高。
- 选用原因：高压连续350bar，容积效率高；保压阶段自动减小排量，节能降温；位置反馈便于主机采集泵实际排量信号。
- 使用效果：保压阶段泄漏小，减少系统发热；生产节拍稳定。
案例7：港口重型浮吊‑卷扬绞车静液压传动
- 配套泵型号：P24V‑2R1N‑4CB‑A00‑0B0‑NP（电液伺服变量，B侧控制）
- 系统形式：多台P24V并联，闭式驱动起升绞车马达，实现重物起吊、下放、稳钩。
- 工况条件：大负载、频繁换向，海浪扰动带来交变冲击负载。
- 选用原因：多泵并联控制友好；伺服控制实现平稳起吊下放；斜盘缓冲结构吸收交变冲击；通轴驱动可带动冷却辅泵。
- 使用效果：起吊下放运行平稳，冲击小，适合港口重载吊装。
P24V液压泵选型使用要点
1. P24V主要用于闭式静液压回路，V代表闭式版本；不要直接照搬开式泵配置。
2. 冲击负载优先选带扭矩限制、排量限位型号；海洋/难燃介质选FKM（5）、EPR（4）密封。
3. 电液伺服/比例控制版本，需要配套对应伺服阀、反馈元件。
4. 实际项目务必核对派克原厂样本完整订货代码，以上案例型号为参考选型编码。
