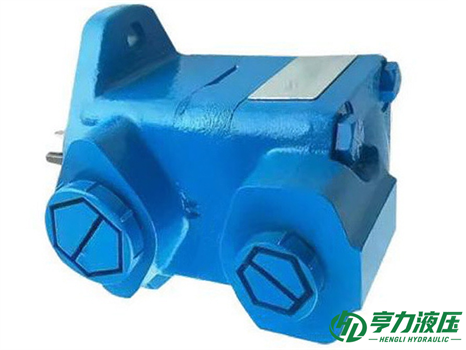

威格士20V单联定量子母叶片泵
> 说明：20V（工业标准V系列，最高1800rpm）；区分高速版20VQ（工程机械2700rpm），下表仅为20V标准单联泵；介质：抗磨液压油；
> 通用整机参数：
> 连续压力：207 bar（3000 psi）；峰值压力：228 bar（3300 psi，短时≤0.5s）
> 允许最低转速：600 rpm；标准最高转速：1800 rpm；泵净重：≈12 kg
> 标准完整型号示例：20V-8A-1C-22R
一、威格士20V叶片泵各排量型号规格参数表
| 基础型号 | 几何排量cm³/r(in³/r) | 理论流量L/min@1800rpm | 理论流量GPM@1800rpm | 额定持续压力 | 备注 |
|---|---|---|---|---|---|
| 20V-2 | 7.0 (0.43) | 12.6 | 3.33 | 138 bar(2000psi) | 小排量低压款 |
| 20V-3 | 9.8 (0.60) | 17.6 | 4.65 | 207 bar(3000psi) | 标准高压 |
| 20V-4 | 13.1 (0.80) | 23.6 | 6.23 | 207 bar(3000psi) | 标准高压 |
| 20V-5 | 17.9 (1.09) | 32.2 | 8.51 | 207 bar(3000psi) | 市场常用型号 |
| 20V-6 | 19.0 (1.16) | 34.2 | 9.03 | 207 bar(3000psi) | 标准高压 |
| 20V-7 | 23.0 (1.40) | 41.4 | 10.94 | 207 bar(3000psi) | 标准高压 |
| 20V-8 | 26.9 (1.64) | 48.4 | 12.78 | 207 bar(3000psi) | 热销常用型号 |
| 20V-9 | 30.3 (1.85) | 54.5 | 14.40 | 207 bar(3000psi) | 标准高压 |
| 20V-10 | 33.0 (2.01) | 59.4 | 15.70 | 207 bar(3000psi) | 标准高压 |
| 20V-11 | 36.6 (2.23) | 65.9 | 17.40 | 207 bar(3000psi) | 常用大排量 |
| 20V-12 | 39.7 (2.42) | 71.5 | 18.89 | 207 bar(3000psi) | 标准高压 |
| 20V-14 | 44.4 (2.71) | 79.9 | 21.11 | 207 bar(3000psi) | 20V 最大排量 |

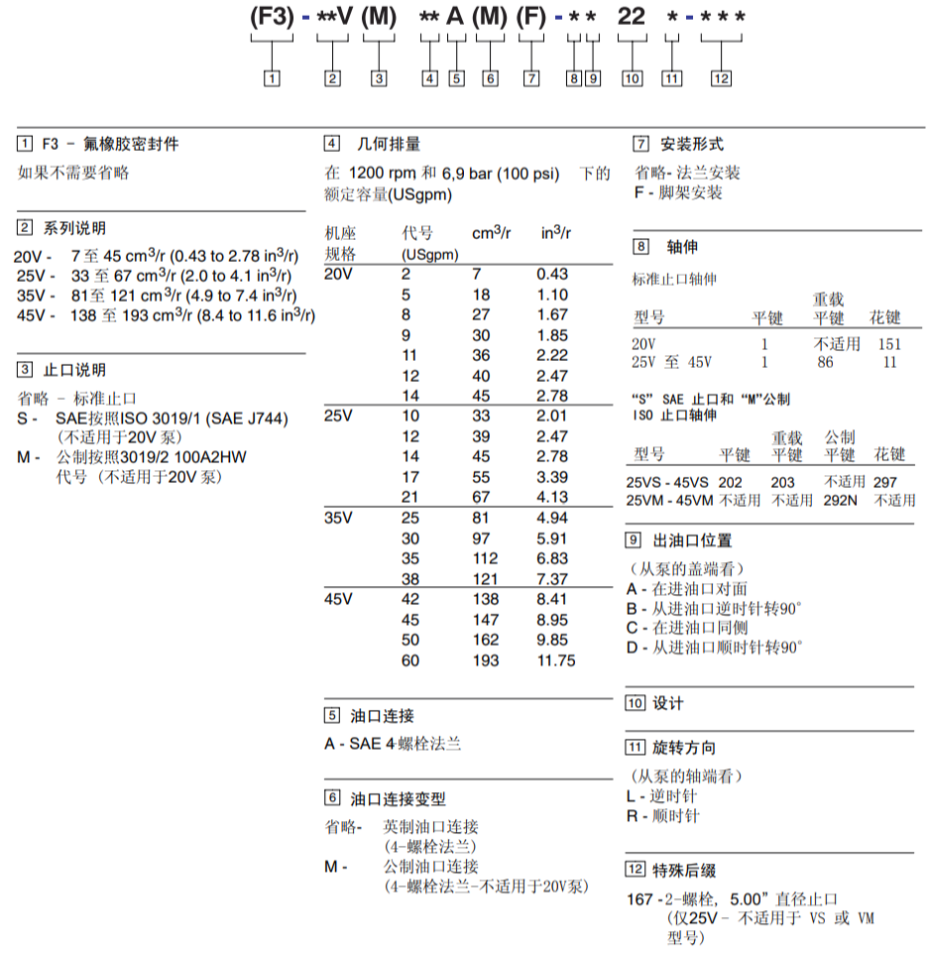

二、20V标准型号编码释义（20V-XXA-1C-22R）
`20V` - 系列代号（单联定量叶片泵）
`XX` - 排量代号（2/3/4/5/6/7/8/9/10/11/12/14）
`A` - 安装法兰/油口配置代码
`1C` - 轴伸形式（1C：平键轴；1D花键轴）
`22` - 设计版本（第22代主流设计）
`R` - 旋转方向：R右旋（从轴端看顺时针）；L左旋
三、补充重要使用说明
1. 介质限制
- 抗磨矿物油：最高转速1800rpm；
- 水乙二醇：最高1500rpm；乳化液最高1200rpm，压力需下调；
2. 区分20V与20VQ
- 20V：工业泵，最高1800rpm；20VQ：工程机械高速泵，最高2700rpm，不可直接互换；
3. 机芯互换：同排量20V机芯可以单独采购，无需整体更换泵体；
4. 进出油口：SAE标准法兰；标准方向R（顺时针），订货需确认旋转方向。
