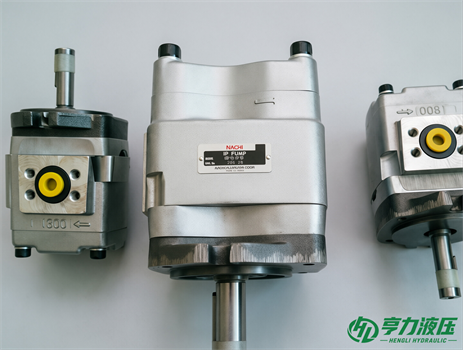

不二越（NACHI）IPH系列液压齿轮泵是内啮合齿轮泵，采用轴向与径向双压力补偿结构，具有高容积效率、低噪音、长寿命等特点。其核心参数范围如下：
排量：3.6~125.9 cm³/rev
额定压力：25 MPa（部分型号最高使用压力可达30 MPa）
转速范围：最低300~600 rpm，最高2000 rpm
适用介质：液压油粘度20~150 mm²/s，温度范围-10℃~80℃
安装方式：A型（脚座式）、B型（法兰盘式），分左转（L）与右转设计。
以下基于官方规格资料，以表格形式列出30个标准单泵型号及其关键参数。数据主要依据型号命名规则及权威参数表整理，排除双联泵型号（如IPH-22B等），确保参数准确性。
一、IPH系列单泵型号参数表
尺寸2系列（IPH-2A/B）
| 型号 | 排量 (cm³/rev) | 额定压力 (MPa) | 最高使用压力 (MPa) | 最低转速 (rpm) | 最高转速 (rpm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| IPH-2A-3.5-11 | 3.60 | 25 | 30 | 600 | 2000 | 4.4 |
| IPH-2A-5-11 | 5.24 | 25 | 30 | 600 | 2000 | 4.5 |
| IPH-2A-6.5-11 | 6.55 | 25 | 30 | 600 | 2000 | 4.6 |
| IPH-2A-8-11 | 8.18 | 25 | 30 | 600 | 2000 | 4.8 |
| IPH-2B-3.5-11 | 3.60 | 25 | 30 | 600 | 2000 | 2.4 |
| IPH-2B-5-11 | 5.24 | 25 | 30 | 600 | 2000 | 2.5 |
| IPH-2B-6.5-11 | 6.55 | 25 | 30 | 600 | 2000 | 2.6 |
| IPH-2B-8-11 | 8.18 | 25 | 30 | 600 | 2000 | 2.8 |
尺寸3系列（IPH-3A/B）
| 型号 | 排量 (cm³/rev) | 额定压力 (MPa) | 最高使用压力 (MPa) | 最低转速 (rpm) | 最高转速 (rpm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| IPH-3A-10-20 | 10.2 | 25 | 30 | 600 | 2000 | 10.5 |
| IPH-3A-13-20 | 13.3 | 25 | 30 | 600 | 2000 | 10.7 |
| IPH-3A-16-20 | 15.8 | 25 | 30 | 600 | 2000 | 11.0 |
| IPH-3B-10-20 | 10.2 | 25 | 30 | 600 | 2000 | 4.8 |
| IPH-3B-13-20 | 13.3 | 25 | 30 | 600 | 2000 | 5.0 |
| IPH-3B-16-20 | 15.8 | 25 | 30 | 600 | 2000 | 5.3 |
尺寸4系列（IPH-4A/B）
| 型号 | 排量 (cm³/rev) | 额定压力 (MPa) | 最高使用压力 (MPa) | 最低转速 (rpm) | 最高转速 (rpm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| IPH-4A-20-20 | 20.7 | 25 | 30 | 500 | 2000 | 15.2 |
| IPH-4A-25-20 | 25.7 | 25 | 30 | 500 | 2000 | 15.7 |
| IPH-4A-32-20 | 32.3 | 25 | 30 | 500 | 2000 | 16.2 |
| IPH-4B-20-20 | 20.7 | 25 | 30 | 500 | 2000 | 9.5 |
| IPH-4B-25-20 | 25.7 | 25 | 30 | 500 | 2000 | 10.0 |
| IPH-4B-32-20 | 32.3 | 25 | 30 | 500 | 2000 | 10.5 |
尺寸5系列（IPH-5A/B）
| 型号 | 排量 (cm³/rev) | 额定压力 (MPa) | 最高使用压力 (MPa) | 最低转速 (rpm) | 最高转速 (rpm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| IPH-5A-40-21 | 40.8 | 25 | 30 | 400 | 2000 | 32.0 |
| IPH-5A-50-21 | 50.3 | 25 | 30 | 400 | 2000 | 33.0 |
| IPH-5A-64-21 | 63.9 | 25 | 30 | 400 | 2000 | 34.0 |
| IPH-5B-40-21 | 40.8 | 25 | 30 | 400 | 2000 | 19.0 |
| IPH-5B-50-21 | 50.3 | 25 | 30 | 400 | 2000 | 20.0 |
| IPH-5B-64-21 | 63.9 | 25 | 30 | 400 | 2000 | 21.0 |
尺寸6系列（IPH-6A/B）
| 型号 | 排量 (cm³/rev) | 额定压力 (MPa) | 最高使用压力 (MPa) | 最低转速 (rpm) | 最高转速 (rpm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| IPH-6A-80-21 | 81.3 | 25 | 30 | 300 | 2000 | 62.0 |
| IPH-6A-100-21 | 101.6 | 25 | 30 | 300 | 2000 | 64.0 |
| IPH-6A-125-21 | 125.9 | 25 | 30 | 300 | 2000 | 66.0 |
| IPH-6B-80-21 | 81.3 | 25 | 30 | 300 | 2000 | 39.0 |
| IPH-6B-100-21 | 101.6 | 25 | 30 | 300 | 2000 | 41.0 |
| IPH-6B-125-21 | 125.9 | 25 | 30 | 300 | 2000 | 43.0 |
二、关键特性说明
型号命名规则
尺寸编号（2/3/4/5/6）：表示泵体大小，数字越大排量越高。
安装方式：A为脚座式，B为法兰盘式。
排量数值：如"3.5"表示理论排量3.5 cm³/rev（实际参数以表格为准）。
设计号：11（用于2A/B、5B/6B系列）、20（3A/B、4A/B系列）、21（5A/6A系列）。
核心技术特点
双压力补偿结构：轴向+径向补偿设计，高压下内泄极小，长期使用压力稳定。
低噪音设计：采用修正渐开线短齿内啮合齿轮，流量脉动显著低于外啮合泵。
材质与寿命：铸铁泵体+耐磨齿轮副，适配24小时连续高压工况（如压铸机、造型机）。
适配性：可串联组成双联泵（如IPH-22B），或直接叠加溢流阀/单向阀。
使用注意事项
液压油要求：粘度20~150 mm²/s（推荐ISO VG32~68），污染度需控制在NAS10级以内。
吸油压力：需维持在-0.03~+0.03 MPa，避免泵下侧安装。
温度限制：介质温度-10℃~80℃，启动油温需≥5℃。
注：以上参数基于不二越官方技术资料，实际选型需结合具体工况。双联泵型号（如IPH-22B）未列入本表，因其结构为两台单泵组合，参数需单独确认。
