不二越VDC-22A(B)-2A3-1A5-20油泵
该型号属于不二越VDC系列双联高压变量叶片泵，是面向中高压液压系统开发的高性能产品，具备双泵独立输出、压力分级可调、低噪高效的特点。

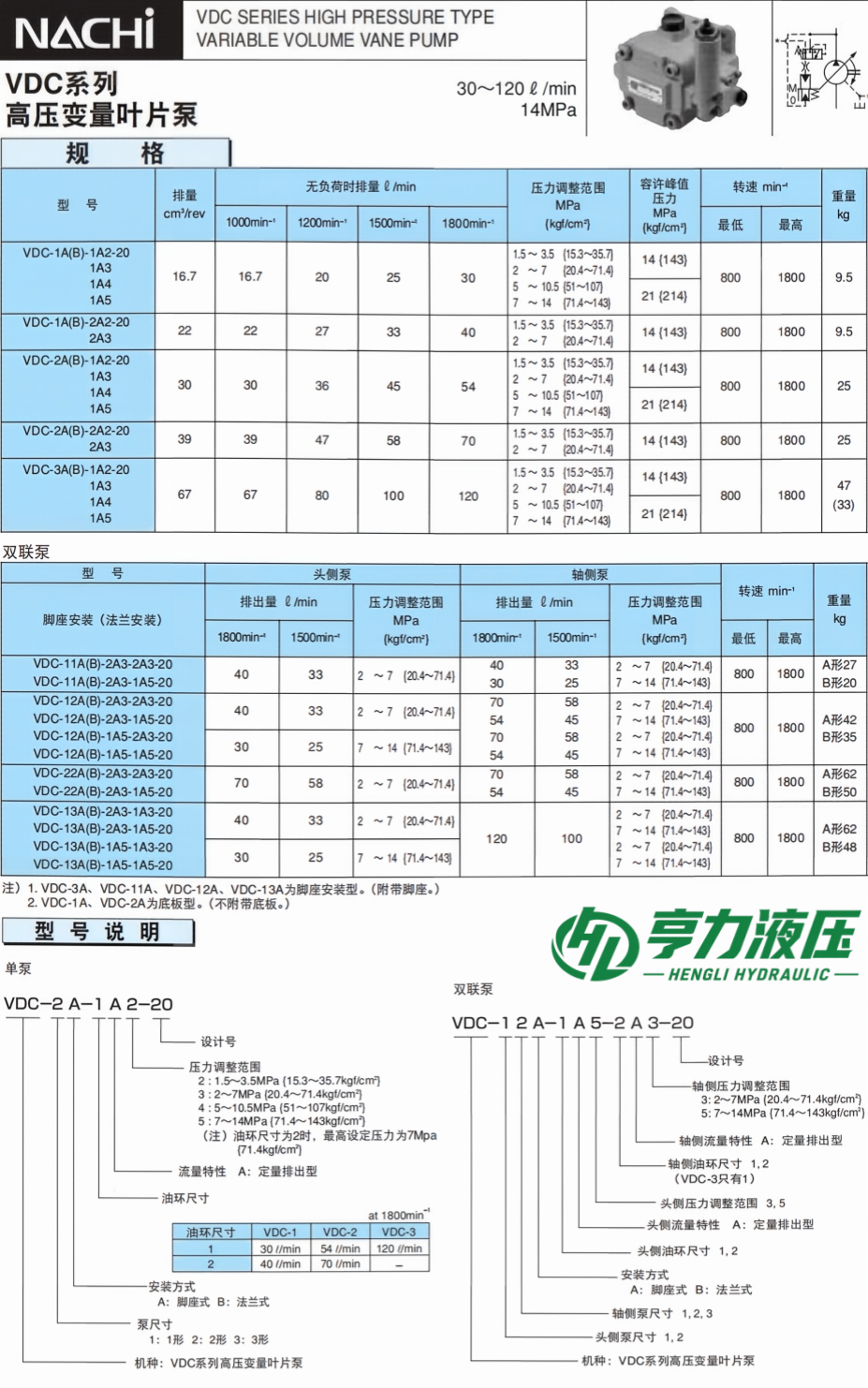

一、型号含义解析
型号各段字符对应规格如下：
- VDC：高压变量叶片泵产品系列
- 22：双联泵规格，头侧（前端）、轴侧（后端）泵体尺寸均为2型
- A/B：安装形式，A为脚座式安装，B为法兰式安装
- 2A3：头侧泵参数
- 2：定子油环尺寸为2号
- A：流量特性为定量排出型
- 3：压力调整档位，对应范围 2~7 MPa
- 1A5：轴侧泵参数
- 1：定子油环尺寸为1号
- A：流量特性为定量排出型
- 5：压力调整档位，对应范围 7~14 MPa
- 20：产品设计编号
二、核心技术参数
基础通用参数
- 泵体类型：双联高压变量叶片泵
- 允许转速范围：800 ~ 1800 rpm
- 适用介质：矿物型液压油（推荐黏度15~68mm²/s）
- 整机重量：脚座式（A型）约62kg，法兰式（B型）约50kg
双泵独立性能参数
| 泵体位置 | 油环规格 | 1800rpm 无负荷流量 | 1500rpm 无负荷流量 | 工作压力调整范围 | 峰值耐受压力 |
|---|---|---|---|---|---|
| 头侧泵 | 2 号 | 70 L/min | 58 L/min | 2 ~ 7 MPa | 14 MPa |
| 轴侧泵 | 1 号 | 45 L/min | 36 L/min | 7 ~ 14 MPa | 21 MPa |
三、产品核心特征
1. 高压稳定高效
采用独创的压力控制+压力平衡机构，搭配三点式定子环支撑系统，大幅提升高压工况下的容积效率与运行稳定性；可在14MPa额定压力下持续高效工作，短时间峰值压力耐受可达21MPa。
2. 低振动、低噪音
控制活塞与偏置活塞均采用三点支撑结构，显著提升定子环运动稳定性，抑制环体振动，整机运行噪音低、振动小，适配对声环境要求较高的精密设备场景。
3. 响应快、控制精度高
配备新型环形止动机构，限制定子环过度位移，提升压力、流量的动态响应速度；在设备启停、负载频繁波动的工况下，仍能保持稳定、高精度的输出特性。
4. 能效优异、功耗低
压力补偿式控制结构保障高压区间流量输出稳定；结构优化降低了卸荷截止状态的功率损耗，整机运行能耗更低，节能表现突出。
5. 维护调试便捷
压力调节螺钉与流量调节机构集中布置在泵体同一侧，日常调试、参数调整与维护操作更简便，降低运维时间与成本。
四、典型应用领域
- 塑料加工机械：注塑机、裁断机、挤出机、吹塑机的液压动力系统
- 精密机床：磨床、铣床、车床、加工中心的进给驱动、主轴锁紧、刀库换刀液压回路
- 自动化产线：工业机器人关节液压驱动、自动化装配线、检测设备专用液压站
- 金属成型设备：冲床、液压机、轧机等设备的液压动力单元
- 通用工业：各类液压测试台、专用液压泵站、轻工机械液压系统
