NACHI不二越 VDR系列变量叶片泵

NACHI不二越VDR系列变量叶片泵是专为中高压液压系统设计的节能型变量泵，其核心参数特点为：额定工作压力14MPa（VDR13）或21MPa（VDR22），流量范围约7.9–10.6 GPM（30–40 L/min）@1800 RPM，容积效率≥92%，噪音水平低于70dB(A)。该系列通过偏置活塞压力补偿结构实现按需供油，显著降低空载能耗，适用于注塑机、压铸机等需快速响应的工业场景。以下结合技术资料对关键参数进行详细说明：

一、核心性能参数

压力与流量特性

额定压力：

  VDR13系列：14MPa（约2030 PSI）稳定运行，适用于常规中压系统。

  VDR22系列：21MPa（约3045 PSI）连续工作压力，峰值承压可达25MPa，适配高冲击工况。

流量范围：

  标准型号在1800 RPM转速下，单泵流量为7.9–10.6 GPM（30–40 L/min）；双联泵通过组合可扩展至更高流量。

  变量调节能力：压力补偿机构可随系统负载自动调整排量，高压区域流量脉动小，响应时间约60ms。

效率与能耗

容积效率≥92%，通过偏置活塞与无泄漏压力平衡结构减少内泄，空载时动力损失显著低于传统定量泵。

节能设计：压力升高时油环自动向中心偏移，排量趋近于零，无需额外溢流阀即可防止油温异常上升。

二、结构与运行特性

关键技术特点

偏置活塞压力补偿机构：

  实现高精度瞬时响应，通/断切换时动作稳定，适合复合动作控制（如注塑机多轴同步）。

  油环三点支撑设计（轴向轴承+偏置活塞），有效抑制高压区域震动。

低噪音运行：

  优化流道与消声结构使噪音低于70dB(A)，尤其在高压工况下仍保持安静。

适用工况限制

转速范围：推荐1000–1800 RPM，需匹配电机转速（如1450 RPM标准电机）。

油液要求：

  粘度等级：7MPa以下用ISO VG32，7MPa以上需ISO VG68（粘度指数≥90）。

  清洁度：NAS 10级以内，建议吸油口过滤精度100μm，回油管路配25μm在线过滤器。

  温度范围：工作油温15–60℃，启动时需预热至≥15℃。

三、型号分类与典型应用

子系列区分

VDR13系列：

  型号示例：VDR-1A-1A2-13、VDR-1B-1A3-13（末尾"13"代表13MPa压力等级）。

  侧重经济性，适用于压力波动较小的常规工业设备。

VDR22系列：

  型号示例：VDR-1A-1A2-22、VDR-1B-1A5-22（末尾"22"代表22MPa压力等级）。

  强化高压稳定性，适配注塑机、压铸机等高冲击场景。

典型应用场景

中型注塑机与压铸设备：快速响应满足多动作循环需求。

工作母机液压站：低噪音特性适合精密加工环境。

建筑及行走机械：耐恶劣环境设计保障户外稳定性。

四、安装与维护要点

吸油条件：吸油压力需维持在-0.03～+0.03 MPa，流速≤2 m/s，避免气蚀。

同轴度要求：泵轴与电机轴偏心误差≤0.05 mm，角度误差≤1°。

启动规范：首次运行需无负荷排气10分钟以上，确保泵腔充分充油。

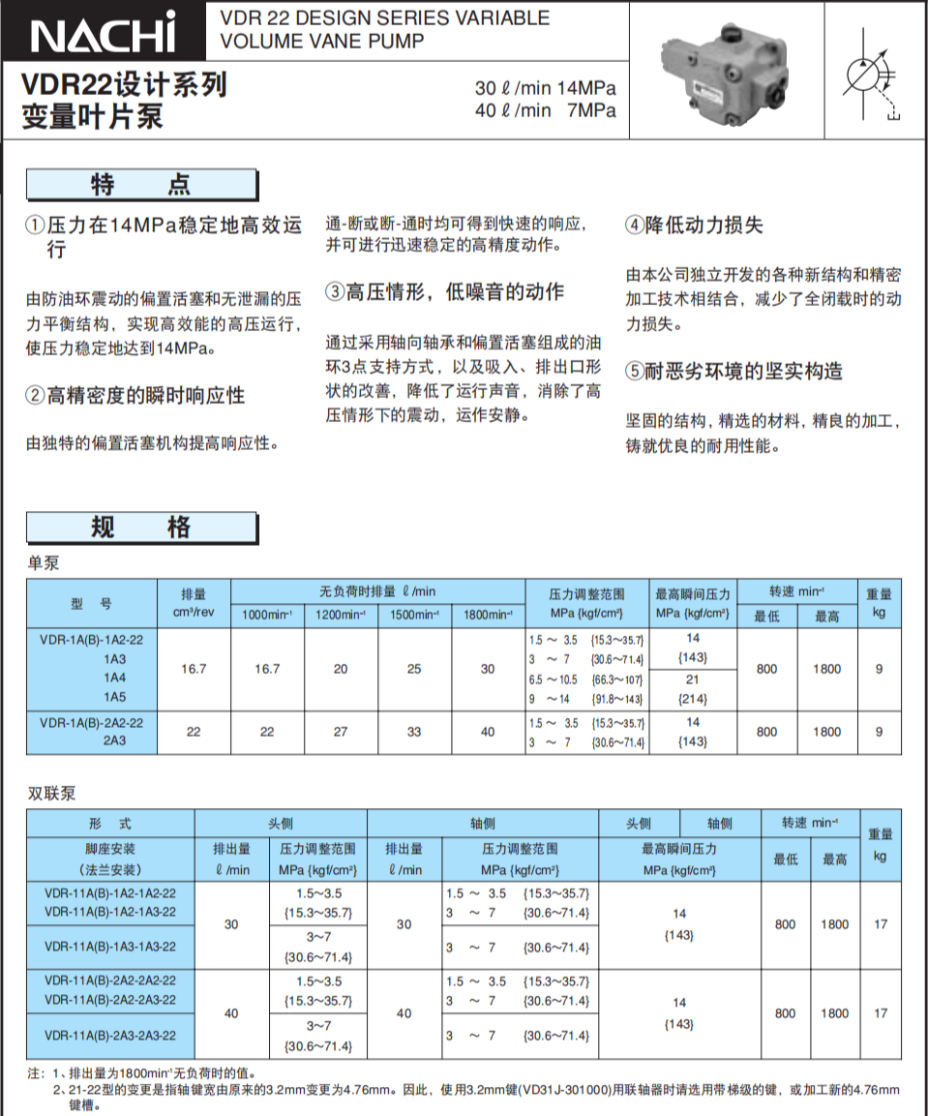

NACHI变量叶片泵VDR系列规格及型号说明：
