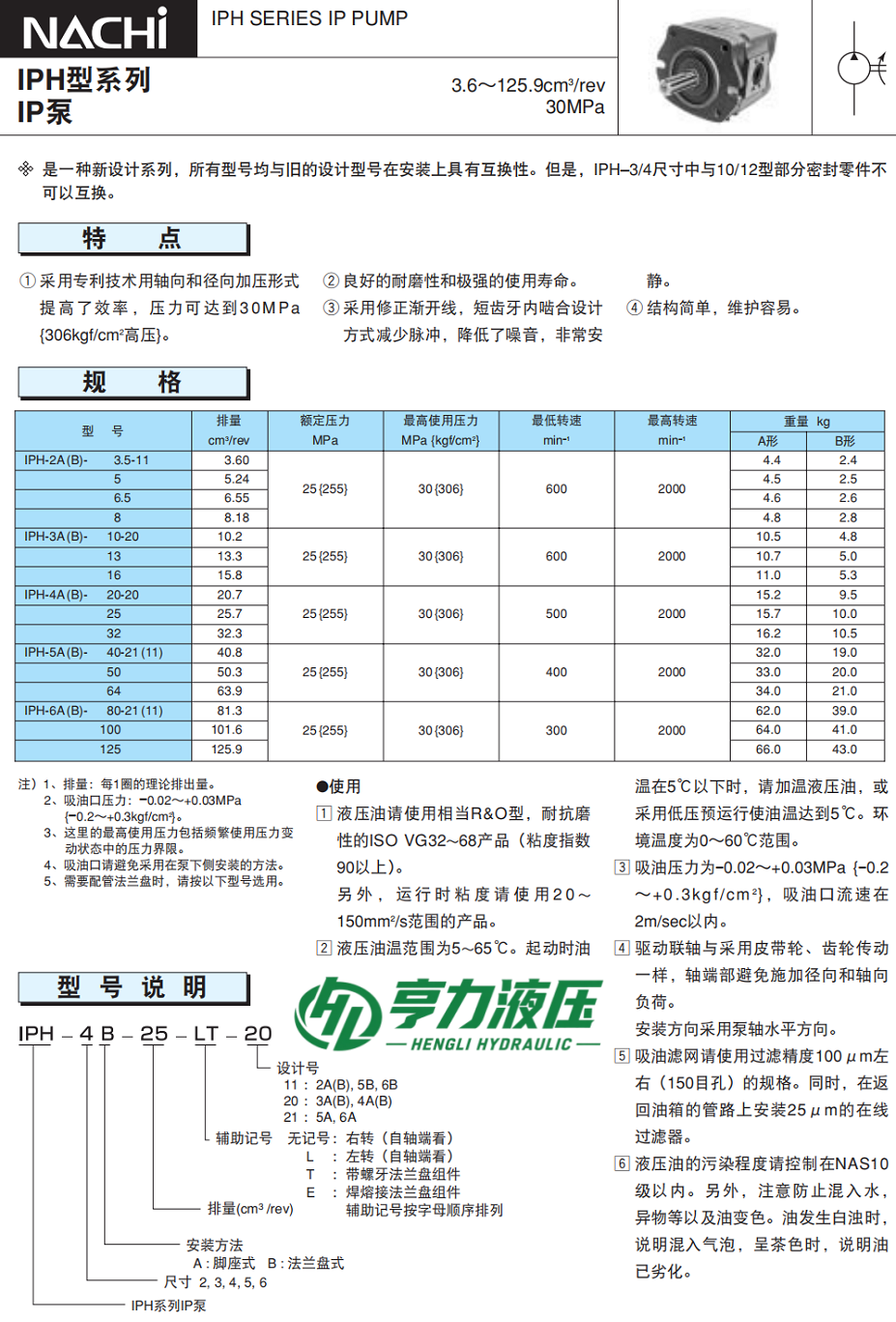

日本NACHI不二越 IPH-2A(B) 高压内啮合齿轮泵规格参数表
> IPH-2A：脚座式安装；IPH-2B：法兰式安装；标准后缀 -11（标准机型）
> 通用基础参数：
> ✅ 额定连续压力：25 MPa；峰值短时压力：30 MPa
> ✅ 允许转速：600～2000 r/min
> ✅ 泵类型：内啮合齿轮泵，低脉动、低噪音
> ✅ 工作油液：ISO VG32~VG68液压油，运动粘度20~150 mm²/s
一、主流标准排量型号参数表（工业常用3.5/5/6.5/8系列）
| 公称型号 | 理论排量 (cm³/rev) | 理论流量 (L/min) | 重量(kg) | IPH-2B 重量 (kg) | 完整标准型号（顺时针） |
|---|---|---|---|---|---|
| IPH-2A(B)-3.5 | 3.60 | 3.60 | 4.4 | 2.4 | IPH-2A-3.5-11 / IPH-2B-3.5-11 |
| IPH-2A(B)-5 | 5.24 | 5.24 | 4.5 | 2.5 | IPH-2A-5-11 / IPH-2B-5-11 |
| IPH-2A(B)-6.5 | 6.55 | 6.55 | 4.6 | 2.6 | IPH-2A-6.5-11 / IPH-2B-6.5-11 |
| IPH-2A(B)-8 | 8.18 | 8.18 | 4.8 | 2.8 | IPH-2A-8-11 / IPH-2B-8-11 |
二、小排量G系列型号（微型规格，较少用）
| 完整型号 | 理论排量 (cm³/rev) | 安装形式 |
|---|---|---|
| IPH-2A-1.1G-11 | 1.10 | 脚座 2A |
| IPH-2A-1.6G-11 | 1.60 | 脚座 2A |
| IPH-2A-2.1G-11 | 2.10 | 脚座 2A |
| IPH-2A-2.6G-11 | 2.60 | 脚座 2A |
| IPH-2B-1.1G-11 | 1.10 | 法兰 2B |
| IPH-2B-1.6G-11 | 1.60 | 法兰 2B |
| IPH-2B-2.1G-11 | 2.10 | 法兰 2B |
| IPH-2B-2.6G-11 | 2.60 | 法兰 2B |
三、型号后缀代号说明（选型扩展）
以 `IPH-2B-5-L-E-11` 举例
1. L：逆时针旋转（从轴端看）；无标注=顺时针
2. E：焊接法兰套件；T：螺纹法兰套件
3. EL / LT：配套法兰组合
4. 11：本体设计版本（当前主流版本）

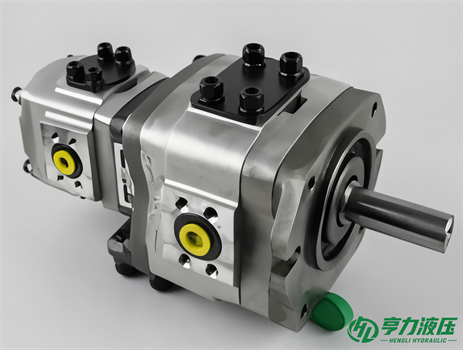

四、双联泵衍生型号（IPH22系列，2A/2B组合）
可实现大小排量组合供油，常用：
- IPH22A：双泵脚座安装
- IPH22B：双泵法兰安装
示例：`IPH22B-5-8-11`（前泵5cc/r + 后泵8cc/r）
补充选型备注
1. 流量计算公式：实际流量≈排量×转速×容积效率（25MPa工况容积效率约88%~93%）
2. 吸油压力建议：+0.02～+0.3 MPa，禁止负压过大；
3. IPH-2A有安装底座，适合机架固定；IPH-2B无底座，适合油箱法兰安装、浸油式安装。
